Vanaf 2023 gaat restwarmte uit de Rotterdamse haven via een grote pijpleiding naar Den Haag en alle tussenliggende gemeenten, inclusief de glastuinbouw. Bilfinger Tebodin is nauw betrokken bij de detailengineering van deze 'Pijpleiding door het Midden'.
Met zijn omvangrijke petrochemische industrie en de NV Afvalverwerking Rijnmond (AVR) heeft de Rotterdamse haven een enorm potentieel aan restwarmte. Geen wonder dat de provincie Zuid-Holland een regionaal warmtenet wil aanleggen. Ook Havenbedrijf Rotterdam, Eneco, Gasunie, de gemeente Rotterdam en het ministerie van Economische Zaken steunen dit plan. Restwarmte is immers een belangrijk alternatief voor aardgas.
De regio Rotterdam heeft al twee warmtenetten. De Nieuwe Warmteweg is 26 kilometer lang en verbindt AVR in Rozenburg met 50.000 woningen in Rotterdam Zuid. De 16,8 kilometer lange 'Leiding over Noord' bedient 95.000 huishoudens in Vlaardingen en Schiedam.
Bilfinger Tebodin
Vanaf 2023 zal de 'Pijpleiding door het Midden' hierop aansluiten. Deze leiding is 23 kilometer lang en loopt van de Vondelingenplaat (Rotterdamse haven) naar de warmte/krachtcentrale van Uniper in Den Haag. Niet alleen Den Haag zal profiteren van deze restwarmte, maar in de toekomst mogelijk ook Vlaardingen, Schiedam, Midden-Delfland, Delft en Rijswijk. Het gaat om 80.000 tot 100.000 woningen, plus een groot aantal glastuinbouwbedrijven in het Westland. Gasunie gaat de leiding aanleggen in opdracht van het ministerie van Economische Zaken en wordt na oplevering de onafhankelijke warmtetransporteur.
Advies- en ingenieursbureau Bilfinger Tebodin werkt sinds juni 2019 aan de detailengineering van een groot deel van het tracé, vertelt projectmanager Edwin Meijer van de afdeling Leidingen in Schiedam. 'Dat betekent dat we alle bestektekeningen en sterkteberekeningen maken. Deze specificatie is essentieel voor toekomstige aannemers. De tekeningen en berekeningen zijn ook nodig voor vergunningaanvragen van onder andere Rijkswaterstaat, het waterschap en de provincie. Deze overheden moeten vergunningen afgeven voor deze pijpleiding. Als er bijvoorbeeld een snelweg of kunstwerk wordt gekruist, wil Rijkswaterstaat in detail weten wat de afmetingen en de gebruikte materialen zijn, maar ook of de sterkteberekeningen voldoen aan de normen en richtlijnen. Ook is er nog veel overleg met gemeenten, wegbeheerders en andere belanghebbenden.
In het detailontwerp geeft Bilfinger Tebodin aan waar alle ondergrondse kabels en leidingen, kunstwerken, snelwegen en spoorlijnen liggen. Meijer: 'Zodat de aannemer precies weet waar hij moet graven en waar hij moet boren.'
Dichtbevolkt gebied
Volgens Meijer is de 'Pijpleiding door het Midden' een complex logistiek project. 'De aanleg is in een dichtbevolkt gebied. We kruisen verschillende wegen, waterkeringen en (metro)spoorlijnen. Daarnaast ligt er zachte veengrond tussen Vlaardingen en Delft, terwijl er een tijdelijke bouwweg moet komen voor de aan- en afvoer van grond en bouwmateriaal.'

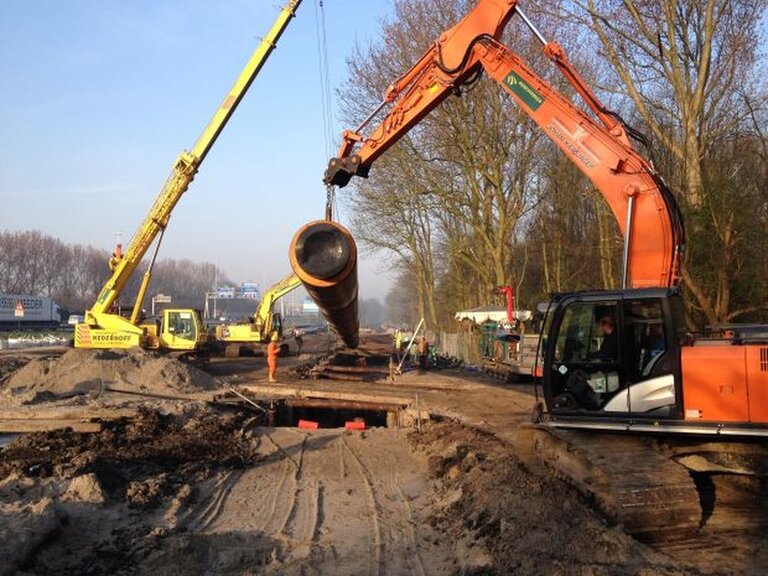

De 'Pijpleiding door het Midden' bestaat uit twee stalen pijpleidingen, een aanvoer- en retourleiding, met een binnendiameter van 700 mm naar Den Haag Zuid en vervolgens 600 mm en 500 mm. Polyurethaanschuim en PE (polyethyleen) worden toegevoegd voor isolatie en bescherming. Lange boringen zijn gemaakt in staal-in-staal. Meijer: 'Het leidingsysteem is ontworpen op een aanvoertemperatuur van 120 graden Celsius en een retourtemperatuur van 70 graden Celsius. De ontwerpdruk is 25 bar.'
De aansluiting op de bestaande 'Leiding over Noord' zal volgens de projectmanager geen problemen opleveren. 'Door het plaatsen van T-stukken en afsluiters heeft de toenmalige leidingbeheerder al rekening gehouden met de aftakking naar de 'Leiding door het Midden'. In ons detailontwerp houden we ook rekening met mogelijke aftakkingen en uitbreidingen in de toekomst. Er komt bijvoorbeeld een aftakking voor de glastuinbouw in Delft.'
Bilfinger Tebodin werkt momenteel met ongeveer zeven mensen van de afdeling Pijpleidingen aan het project. 'Op dit moment zijn we druk bezig met het afronden van de detailengineering. Daarna blijven we uiteraard betrokken bij het project, bijvoorbeeld voor ondersteuning tijdens de uitvoering.'
'Pijpleiding door het midden'
- Lengte: 21 kilometer;
- Capaciteit: 250 MW;
- Diameter (intern): 700/600/500 mm;
- Diameter (extern): 900/800/700 mm;
- Investering: €140 miljoen
